Les échangeurs de chaleur à plaques et à châssis sont essentiels dans de nombreuses industries. Ils transfèrent efficacement la chaleur entre deux fluides. Cela les rend essentiels pour diverses applications.
Ces échangeurs sont constitués de plusieurs plaques minces. Les plaques créent des canaux pour l'écoulement des fluides, maximisant le transfert de chaleur. Leur conception offre une grande surface, améliorant ainsi l'efficacité.
Compacts et polyvalents, ils s'adaptent parfaitement aux-environnements à espace limité. Ils sont faciles à démonter, ce qui rend la maintenance simple. Cela garantit des performances optimales à long terme.
Un entretien régulier est crucial pour éviter l'encrassement. Cela comprend le nettoyage, l’inspection des fuites et le remplacement des joints. Des soins appropriés prolongent la durée de vie de l'échangeur.
Comprendre leurs fonctionnalités et leurs avantages est essentiel. Ce guide explorera leur conception, leurs applications et leur maintenance. Découvrez comment ils peuvent améliorer l'efficacité de votre système.
Qu'est-ce qu'un échangeur de chaleur à plaques et à cadre ?

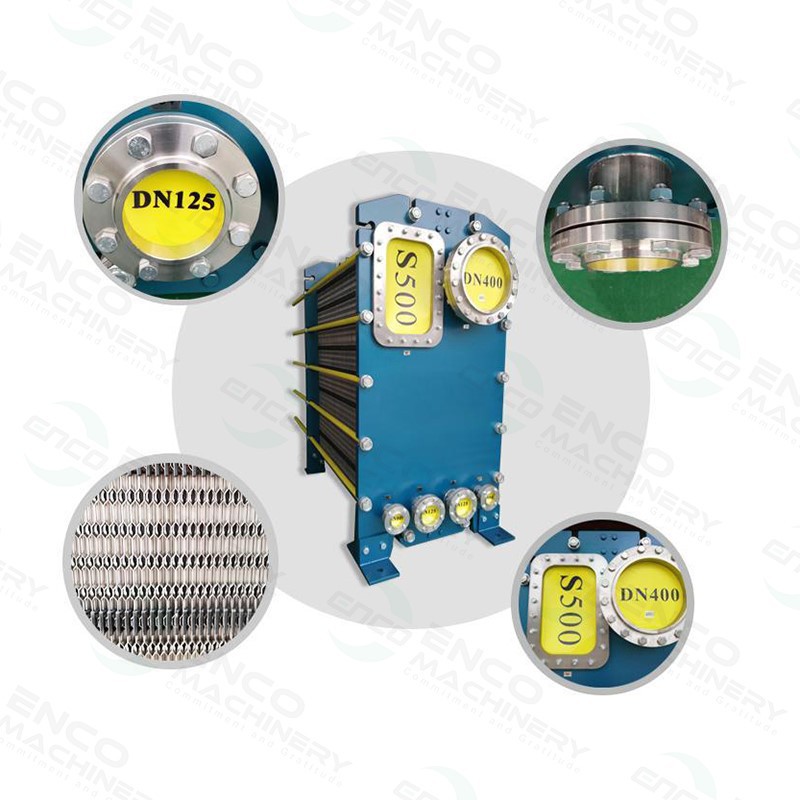

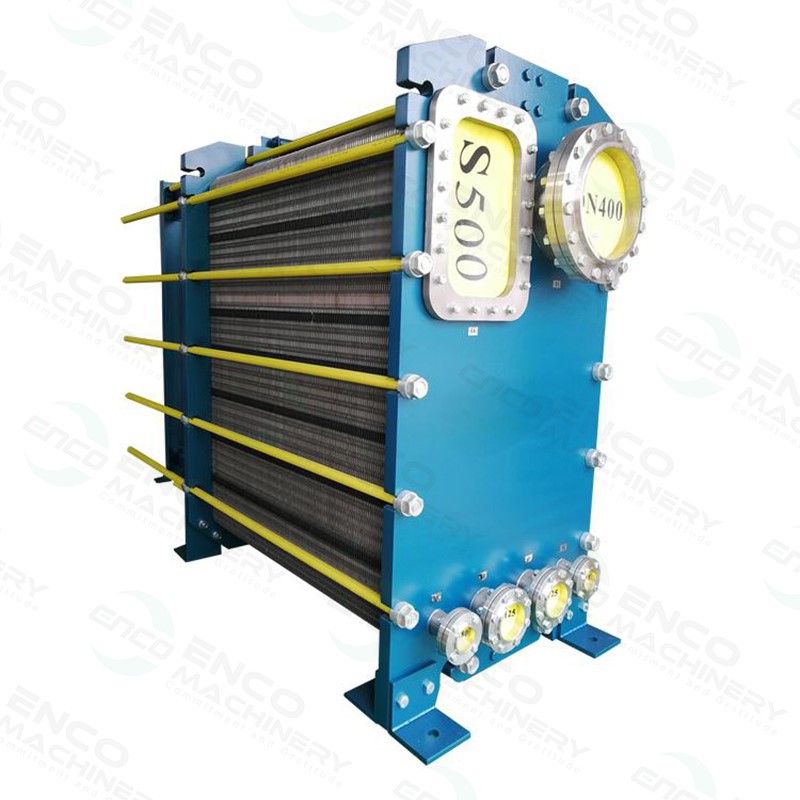

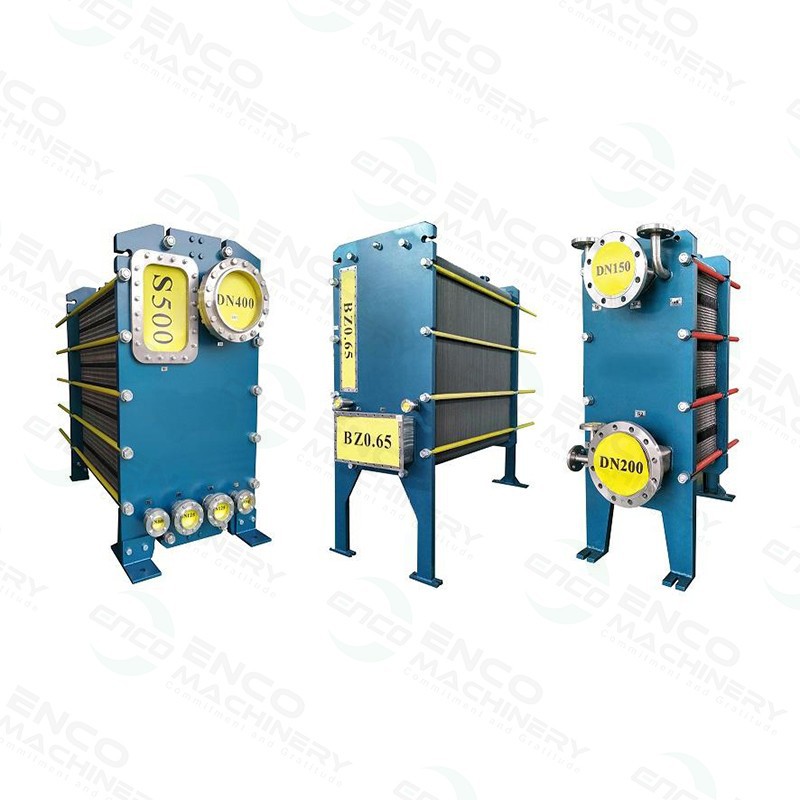

Un échangeur de chaleur à plaques et cadres est un type d’échangeur de chaleur composé de plaques minces légèrement séparées. Ces plaques sont assemblées dans un cadre, créant plusieurs canaux pour l'écoulement du fluide entre les plaques alternées. Cette conception améliore considérablement l’efficacité du transfert de chaleur en raison de la grande surface disponible.
Les plaques sont généralement ondulées pour augmenter les turbulences. Cela améliore encore la capacité de l'échangeur à transférer la chaleur. La turbulence garantit que la chaleur est efficacement transférée entre les fluides lorsqu'ils s'écoulent à travers les plaques.
Les principales caractéristiques des échangeurs de chaleur à plaques et à châssis comprennent :
- Conception compacte et modulaire
- Haute efficacité thermique
- Entretien et nettoyage faciles
- Grande surface de transfert de chaleur
Ces échangeurs sont largement utilisés dans divers secteurs. Les applications couvrent les systèmes CVC, la transformation chimique et les industries agroalimentaires. Leur capacité à transférer efficacement la chaleur les rend inestimables dans les processus nécessitant un contrôle précis de la température.
Leur modularité permet une personnalisation pour répondre aux besoins spécifiques des processus. Par simple ajout ou retrait de plaques, l'échangeur peut s'ajuster à différentes capacités ; et les exigences. Cette flexibilité est l’une des raisons de leur popularité dans différents secteurs.
Comment fonctionnent les échangeurs de chaleur à plaques et à châssis
Les échangeurs de chaleur à plaques et à châssis fonctionnent en facilitant l'échange thermique entre deux fluides. Ces fluides s'écoulent dans des canaux alternés formés de plaques minces. La conception favorise un transfert de chaleur efficace tout en maintenant la séparation entre les fluides.
Lorsque les fluides passent sur les plaques, la chaleur est transférée du fluide le plus chaud au fluide le plus froid. Les surfaces des plaques ondulées améliorent les turbulences, améliorant ainsi l'efficacité de l'échange thermique. Ce flux turbulent minimise la résistance thermique, permettant un transfert de chaleur plus rapide.
Les fluides peuvent s'écouler selon diverses dispositions, notamment :
- Contre-courant (le plus efficace)
- Flux parallèle
- Flux croisé
Dans les configurations à contre-courant, les fluides s'écoulent dans des directions opposées. Cette configuration maximise le gradient de température, améliorant ainsi les performances globales. L'écoulement parallèle implique des fluides se déplaçant dans la même direction, tandis que l'écoulement croisé implique des fluides perpendiculaires les uns aux autres.
La capacité de gérer différents modèles de flux rend ces échangeurs polyvalents. Ils peuvent répondre à un large éventail d’exigences de processus, ce qui en fait un choix privilégié dans de nombreuses industries.
Principaux avantages des échangeurs de chaleur à plaques et à châssis
Les échangeurs de chaleur à plaques et à châssis offrent plusieurs avantages notables par rapport aux autres conceptions. Leur taille compacte est l’un des avantages les plus remarquables, permettant d’économiser un espace précieux dans les installations. Cela en fait un excellent choix pour les espaces exigus ou limités.
Leur conception permet un démontage facile. Cette fonctionnalité simplifie les tâches de maintenance telles que le nettoyage, l'inspection et la réparation. Les utilisateurs peuvent facilement accéder aux plaques et aux joints sans démonter l'ensemble de l'unité.
Ces échangeurs de chaleur offrent également une efficacité thermique élevée. La grande surface fournie par plusieurs plaques améliore considérablement les taux de transfert de chaleur. En conséquence, ils contribuent à réduire la consommation d'énergie. De plus, ils offrent une flexibilité dans diverses applications. Leur nature modulaire permet une évolutivité et une personnalisation faciles pour des exigences spécifiques. Les avantages incluent :
- Haute efficacité thermique
- Conception compacte
- Entretien facile
- Évolutivité et personnalisation
Dans l’ensemble, les échangeurs de chaleur à plaques et à châssis offrent une combinaison optimale d’efficacité, de flexibilité et de facilité de maintenance. Cela en fait une solution privilégiée dans de nombreux secteurs.
Applications courantes dans tous les secteurs
Les échangeurs de chaleur à plaques et à châssis sont largement utilisés dans de nombreuses industries. Leur polyvalence leur permet de transférer efficacement la chaleur dans divers contextes. Cette adaptabilité les rend adaptés à diverses applications.
Dans l'industrie CVC, ces échangeurs jouent un rôle essentiel dans les systèmes de refroidissement et de chauffage. Leur conception compacte et efficace améliore les performances du système. Cela conduit à une consommation d’énergie améliorée et à une réduction des coûts d’exploitation.

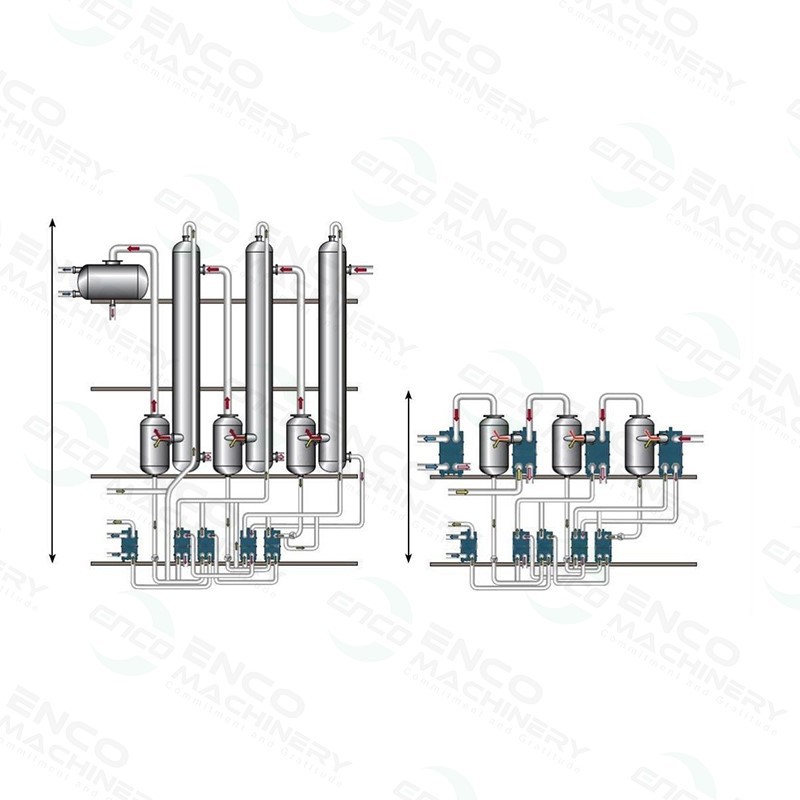

Les usines de transformation chimique bénéficient également de leur utilisation. Ils permettent un contrôle précis de la température pendant les réactions et les processus. D'autres industries s'appuyant sur ces échangeurs comprennent :
- Fabrication d'aliments et de boissons
- Transformation des produits laitiers
- Systèmes d'énergie renouvelable
Chaque industrie apprécie la capacité des échangeurs à respecter des normes d'hygiène strictes et des conditions exigeantes. Leur efficacité, leur flexibilité et leur fiabilité en font un composant indispensable dans de nombreux secteurs.
Conception et matériaux des échangeurs de chaleur à plaques
La conception des échangeurs de chaleur à plaques est cruciale pour des performances optimales. Ils comportent de fines plaques ondulées disposées dans un cadre. Cette configuration facilite un transfert de chaleur efficace entre les fluides.
Les matériaux utilisés dans la construction dépendent des besoins de l'application. L’acier inoxydable est généralement préféré pour sa résistance à la corrosion et sa durabilité.
D'autres matériaux, comme les alliages de titane ou de nickel, peuvent être utilisés pour des conditions spécifiques.
La sélection des bons matériaux est essentielle pour la longévité et l’efficacité. Tenez compte des facteurs suivants lors du choix des matériaux.
Type de fluide et température
Propriétés corrosives
Exigences de pression
Chaque facteur influence la conception globale et le choix des matériaux. Une sélection appropriée des matériaux garantit un fonctionnement fiable et efficace des échangeurs de chaleur dans divers environnements, ce qui en fait une solution flexible pour de nombreux besoins industriels.
Maintenance des échangeurs de chaleur : meilleures pratiques
Un entretien régulier des échangeurs de chaleur à plaques et à châssis est vital. il évite l'encrassement et garantit des performances optimales. Négliger l’entretien peut entraîner une diminution de l’efficacité et des réparations coûteuses.
Le nettoyage est une priorité absolue dans les routines d’entretien. Les méthodes chimiques et mécaniques sont efficaces pour éliminer les dépôts et les accumulations. Il est essentiel de suivre les procédures recommandées pour chaque approche
L'inspection des fuites est une autre tâche cruciale. Vérifiez régulièrement l'usure ou les dommages des joints et des joints. Un entretien approprié de ces composants évite les fuites et assure la séparation des fluides.
De plus, le remplacement des joints si nécessaire prolonge la durée de vie de l'unité. Tenir des registres des activités de maintenance pour suivre et planifier les besoins futurs. Voici une liste de contrôle pour guider votre routine d'entretien :
- Effectuer un nettoyage régulier
- Inspecter les fuites et les dommages
- Remplacer les joints usés
- Tenir des registres d'entretien détaillés
Le respect de ces bonnes pratiques contribue à la fiabilité et à l'efficacité à long terme de vos échangeurs de chaleur. Donnez la priorité à un entretien cohérent pour éviter les pannes inattendues et maximiser la productivité de votre système.
Choisir le bon échangeur de chaleur à plaques et à cadre
La sélection du bon échangeur de chaleur à plaques et à cadre est cruciale pour un fonctionnement optimal. Divers facteurs influencent cette décision, garantissant qu’elle correspond aux exigences spécifiques du processus.
Tenez compte des fluides impliqués et de leurs propriétés. La compatibilité des matériaux est essentielle pour prévenir la corrosion. L'acier inoxydable est un choix courant pour sa durabilité.
Évaluez les conditions de température et de pression de l’application. L'unité doit gérer les deux efficacement pour garantir des performances sûres et efficaces. Tenez également compte des contraintes d’espace lors de votre choix.
Voici un guide rapide :
- Déterminer la compatibilité des fluides
- Évaluer les besoins en température et en pression
- Tenir compte de l'espace disponible
Prendre le temps d'évaluer ces facteurs permettra d'obtenir une solution d'échange thermique plus efficace et plus rentable-qui répondra aux besoins de votre processus.
Prendre des décisions éclairées lors du processus de sélection peut améliorer considérablement l’efficacité globale du système.
Conclusion
Les échangeurs de chaleur à plaques et à châssis offrent une efficacité et une polyvalence exceptionnelles. Ils excellent dans le transfert de chaleur dans une large gamme d'applications industrielles.
Leur conception compacte et leur modularité les rendent adaptables et faciles à entretenir. Cela garantit des performances et une fiabilité à long terme.
Il est crucial de sélectionner la bonne unité et de suivre les meilleures pratiques de maintenance. Ces étapes permettent d'optimiser la consommation d'énergie et de réduire les coûts opérationnels.
Ce faisant, vous pouvez maximiser les avantages de cette technologie indispensable. Essentiellement, ces échangeurs de chaleur sont essentiels pour améliorer l’efficacité du système dans divers processus industriels.
