Cristalliseur sous vide

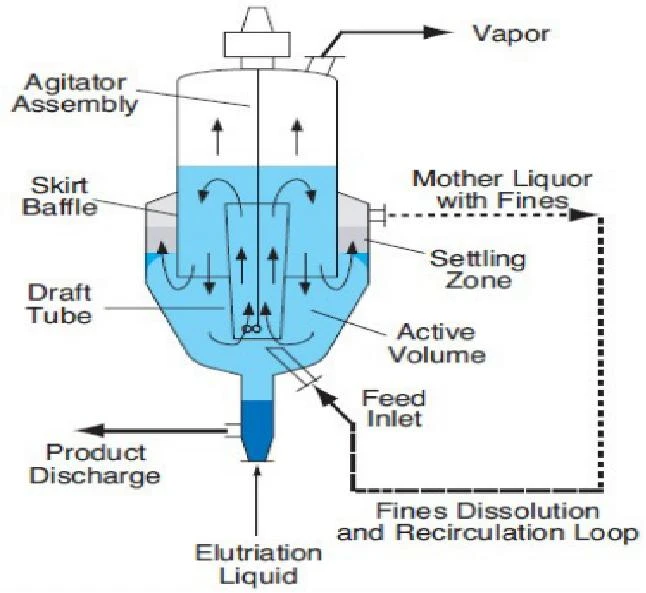

Principe de fonctionnement du cristalliseur DTB
DTB signifie Draft Tube Baffle. Il s'agit d'un type de cristalliseur conçu pour produire efficacement des cristaux uniformes en contrôlant la sursaturation et en favorisant la croissance des cristaux grâce à une circulation et une classification forcées.
Voici une présentation étape par étape-par- :
Introduction et circulation des aliments pour animaux
Le liquide de traitement (par exemple une solution sursaturée ou un matériau dissous) entre dans le cristalliseur et circule à travers un tube d'aspiration central. Un agitateur à basse vitesse-assure un flux ascendant constant dans le tube d'aspiration et un flux descendant dans l'espace annulaire entre le tube et la paroi du cristalliseur.
Génération de sursaturation
- La sursaturation est créée soit par :
- Refroidissement : réduire la température de la solution pour réduire la solubilité.
- Évaporation : élimination du solvant (par exemple, de l'eau) sous vide pour concentrer la solution.
- Réaction : La réaction chimique génère un produit moins soluble.
Croissance et classification des cristaux
- Nucléation : La sursaturation déclenche la formation de petits noyaux cristallins.
- Croissance : les cristaux plus gros se développent sous forme de dépôts de soluté sur les noyaux existants.
- Classification : Le déflecteur au fond du cristalliseur agit comme une zone de décantation. Les cristaux les plus gros se déposent et sont éliminés, tandis que les cristaux plus petits restent en suspension pour poursuivre leur croissance.
Circulation forcée et mélange
L'agitateur assure un mélange uniforme, empêche la sédimentation des cristaux et maintient une sursaturation constante dans tout le système. Cela minimise la nucléation indésirable et favorise une croissance cristalline contrôlée.
Transfert de chaleur et de masse
- L'échange de chaleur (par exemple, serpentins de refroidissement ou chauffage par évaporation) est appliqué pour maintenir la sursaturation.
- La vapeur évaporée (le cas échéant) est condensée et éliminée, comme pour les évaporateurs traditionnels.
Efficacité énergétique
- Les cristalliseurs DTB optimisent la consommation d'énergie en recyclant la liqueur mère (solution restante) et en réutilisant la chaleur provenant de processus comme l'évaporation.
- L'apport d'énergie mécanique est faible par rapport aux autres cristalliseurs, car la conception du tube d'aspiration minimise les turbulences tout en assurant une circulation efficace.
Retrait du produit
- Les cristaux les plus gros sont évacués du fond du cristalliseur sous forme de bouillie.
- Les cristaux fins sont retenus dans le système pour une croissance continue, garantissant une distribution étroite de la taille des cristaux.
Application typique du cristalliseur DTB : Projet de cristallisation DTB pour la production de phosphate monoammonique
1. Production de cristaux de haute-qualité
- Distribution uniforme de la taille des cristaux grâce à une sursaturation et une classification contrôlées.
- Fines minimisées (petits cristaux) grâce à la conception des chicanes et aux systèmes de dissolution des fines.
2. Efficacité énergétique
- Faible apport d'énergie mécanique (circulation entraînée par un agitateur-).
- Recyclage de la chaleur de l'évaporation (si intégré à la cristallisation par évaporation).
3.Polyvalence
- Adaptable aux procédés de refroidissement, d’évaporation ou de cristallisation réactive.
- Gère une large gamme de solutions (par exemple, sels, composés organiques, produits pharmaceutiques).
4.Évolutivité et conception compacte
- Efficace pour la production à l'échelle pilote-et industrielle.
Le système de tube d'aspiration et de déflecteur intégré réduit l'encombrement tout en maintenant l'efficacité.
5. Respectueux de l'environnement
- Le fonctionnement en boucle fermée-recycle la liqueur mère, réduisant ainsi les déchets.
- Pollution thermique minimale (la cristallisation par refroidissement évite l'utilisation de vapeur).
Considérations relatives à la conception des cristalliseurs DTB
(A) Contrôle du processus de cristallisation
Gestion de la sursaturation :
Contrôlé via la vitesse de refroidissement, la vitesse d'évaporation ou l'ajout de réactifs pour éviter une nucléation excessive.
Critique pour éviter les « amendes » et assurer une croissance uniforme.
Temps de séjour : ajusté pour optimiser la taille des cristaux (temps plus long=cristaux plus gros).
(B) Conception mécanique
Géométrie du tube de tirage et du déflecteur
Tube de tirage : Assure un flux ascendant pour le mélange et un flux descendant pour la classification.
Déflecteur : Crée une zone de décantation pour séparer les plus gros cristaux des fines.
Sélection de l'agitateur
Agitateur à basse-vitesse pour minimiser la casse des cristaux tout en maintenant la circulation.
Compatibilité des matériaux (par exemple, SS316L, titane ou surfaces revêtues pour solutions corrosives).
(C) Sélection des matériaux
- Résistance à la corrosion :
- SS316L pour usage général, titane pour les chlorures, Hastelloy pour les solutions acides/alcalines.
- Conception antisalissure :
- Surfaces lisses, systèmes CIP (Clean-in-Place) ou dispositifs antitartre à ultrasons-.
D) Gestion de l'énergie et de la chaleur
- Intégration refroidissement/chauffage :
- Serpentins de refroidissement (pour refroidir la cristallisation) ou échangeurs de chaleur par évaporation (pour l'évaporation).
- Récupération de chaleur des condensats (si combinée avec l'évaporation).
- Circulation du lisier :-pompes économes en énergie pour recycler la liqueur mère.
(E) Système de contrôle
- Automation:
Contrôles PLC pour la température, la sursaturation et la densité de la suspension cristalline.
- Capteurs pour-surveillance en temps réel de la distribution de la taille des cristaux.
- Sécurité:
- Soupapes de surpression/vide.
- Systèmes anti-blocage du tube d'aspiration et des orifices de décharge.
Description des produits
|
S/N |
Cristalliseur DTB |
Cristalliseur OSLO |
Cristalliseur sous vide |
Cristalliseur continu |
|
Coût d’investissement initial |
Moyen-élevé (personnalisation du tube de guidage/du déflecteur) |
Moyen (modèle standard) |
Élevé (système de vide + matériaux résistants à la corrosion) |
Élevé (système de contrôle continu + gros équipements) |
|
Source d'énergie |
Faible consommation d'énergie (circulation mécanique + récupération des eaux mères) |
Consommation d'énergie moyenne à élevée (dépend du chauffage/refroidissement externe) |
Consommation d'énergie élevée (système de vide + besoins en échange thermique) |
Medium (fonctionnement continu avec récupération de chaleur optimisée) |
|
Consommation d'énergie |
Faible |
Moyen-Élevé |
Haut |
Moyen |
|
Type de contrôle |
Contrôle automatique en boucle fermée |
Boucle ouverte + réglage manuel |
Contrôle manuel complexe |
Contrôle dynamique avancé |
Applications des cristalliseurs DTB :
◉ Industrie chimique (forte teneur en sel, solution corrosive)
◉ Industrie pharmaceutique (cristaux-à haute valeur ajoutée)
◉ Protection de l'environnement et recyclage des ressources (traitement des eaux usées)
◉ Alimentation et agriculture (-matériaux sensibles à la chaleur)
◉ Métallurgie et nouveaux matériaux (exigences de haute pureté)
Nous sommes reconnus-comme l'un des principaux fabricants et fournisseurs de cristalliseurs sous vide en Chine. Soyez assuré d’acheter un cristalliseur sous vide sur mesure dans notre usine. Contactez-nous pour plus de détails.
