Comment câbler un solénoïde de démarrage: Guide complet

Comment câbler un solénoïde de démarrage: Guide complet du schéma de câblage

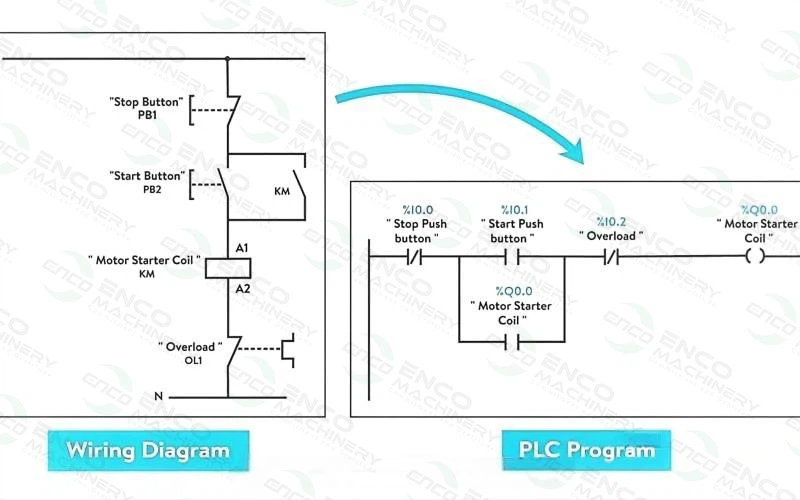

Comprendre unDiagramme de câblage du solénoïde de démarrageest crucial pour toute personne travaillant avec des systèmes électriques automobiles, des moteurs marins ou des équipements lourds. Ce commutateur électromagnétique sert de lien critique entre votre système d'allumage et le moteur de démarrage, contrôlant le flux de courant d'ampérage élevé qui lance votre moteur à la vie.

Que vous soyez un mécanicien de bricolage, un technicien professionnel ou un opérateur d'équipement, la maîtrise de ces diagrammes peut vous faire gagner du temps, de l'argent et éviter les dommages électriques coûteux. Ce guide complet décompose tout ce que vous devez savoir sur les configurations de câblage du solénoïde de démarrage.

Qu'est-ce qu'un solénoïde de démarrage et pourquoi le câblage compte-t-il?

Un solénoïde de démarrage fonctionne comme un relais lourd -, conçu pour gérer le courant électrique substantiel requis pour retourner un moteur. Lorsque vous tournez votre clé d'allumage, un petit courant de contrôle dynamise la bobine électromagnétique du solénoïde, qui ferme ensuite des contacts internes permettant à la batterie complète d'atteindre le moteur de démarrage.

Le schéma de câblage montre ces voies électriques, les connexions de terminaux et les circuits de sécurité. Comprendre ce schéma est essentiel car un câblage incorrect peut entraîner:

1. Commutateurs d'allumage brûlés
2. Moteurs de démarrage endommagés
3. Dangers d'incendie des courts circuits
4. Échec complet du système électrique

Composants essentiels dansSchémas de câblage pour le solénoïde du moteur de démarrage

Terminaux et connexions primaires

Terminal de la batterie (chauve-souris ou b +)
Cette grande borne se connecte directement au poteau de batterie positif via un fil de jauge lourd -, généralement 4-8 AWG. Il fournit le courant élevé nécessaire pour commencer.

Terminal de démarrage (s ou démarrage)
Un autre terminal de service lourd - qui alimente le moteur du démarreur lorsque le solénoïde s'engage. Utilise un fil de jauge similaire comme connexion de la batterie.

Terminal d'allumage (I ou IGN)
Reçoit le signal de contrôle du commutateur d'allumage à travers un fil de jauge plus petit, généralement 12 - 16 AWG. Ce circuit à faible courant déclenche l'activation du solénoïde.

Connexion au sol
Termine le circuit à travers le châssis du véhicule ou le bloc moteur. Une mauvaise mise à la terre provoque la plupart des problèmes de départ.

Où sont le relais de démarrageschéma de câblage solénoïdeAppliqué?

Applications automobiles

Véhicules de tourisme
Les voitures, les camions et les VUS utilisent universellement des systèmes de départ basés sur le solénoïde -. Les véhicules modernes intègrent souvent le solénoïde dans l'assemblage de démarrage, tandis que les modèles plus anciens utilisent des unités montées à distance -.

Voitures classiques et vintage
Les véhicules plus anciens comportent généralement des solénoïdes montés en externe, ce qui rend les diagrammes de câblage particulièrement importants pour les projets de restauration où les harnais d'origine peuvent être endommagés ou modifiés.

Applications marines

Moteurs de bateau
Les solénoïdes marins nécessitent des conceptions résistantes météorologiques - en raison de l'exposition à l'humidité. Les diagrammes de câblage aident à assurer une bonne connexion scellée et une prévention de la corrosion.

NEUILLEMENT PERSONNEL
Les skis à réaction et l'artisanat similaires utilisent des systèmes de solénoïdes compacts où les contraintes d'espace rendent le câblage correct pour la fiabilité.

Équipement industriel et commercial

Machinerie lourde
Les excavateurs, les bulldozers et l'équipement agricole comptent sur des systèmes de solénoïdes robustes. Diagrammes Guide Techniciens à travers des configurations de batterie multi - complexes.

Générateurs et puissance de sauvegarde
Les générateurs de secours utilisent des systèmes de démarrage contrôlés solénoïde -, où les diagrammes de câblage assurent la fonctionnalité de démarrage automatique pendant les pannes de courant.

Équipement de pelouse et de jardin
Les tondeuses, les tracteurs et les équipements d'aménagement paysager commerciaux intègrent des systèmes de démarrage du solénoïde pour la sécurité et la commodité des opérateurs.

Comment lire et interpréter les schémas de câblage

Étape - par - Analyse du diagramme de pas

1. Identifier les sources d'alimentation
Localisez la connexion positive de la batterie, représentée comme la ligne la plus épaisse du diagramme. Cela représente le principal flux de puissance nécessitant un câblage de service lourd -.

2. Circuits de commande de trace
Suivez les lignes plus minces représentant le câblage de contrôle de courant faible - de l'interrupteur d'allumage à la borne de déclenchement du solénoïde.

3. Comprendre l'action de commutation
Le diagramme montre à quel point la bobine de commande est énergisante ferme les principaux contacts d'alimentation, reliant la puissance de la batterie au moteur de démarrage.

4. Vérifiez les circuits de sécurité
Recherchez des composants supplémentaires tels que les interrupteurs de sécurité neutres ou les verrouillages d'embrayage qui empêchent de démarrer dans des conditions dangereuses.

Symboles de diagramme communs

1. Symbole de bobine: Lignes ondulées représentant la bobine électromagnétique
2. Commutation des contacts: Des lignes parallèles montrant des contacts normalement ouverts
3. Symbole du sol: Plusieurs lignes horizontales indiquant un terrain de châssis
4. Symbole de fusible: Rectangle avec ligne ondulée montrant une protection de circuit

Problèmes communs et solutions de dépannage

Non - Conditions de démarrage

Cliquez sur le son sans démarrage
Ce symptôme classique indique que le solénoïde reçoit le signal de contrôle mais ne peut pas fermer les principaux contacts. Les causes comprennent:

1. Tension à faible batterie (en dessous de 12,4 V)
2. Connexions de terminaux corrodés
3. Contacts solénoïdes usés
4. Connexions de câble lâche

Compléter le silence au démarrage
Aucun son signifie généralement que le circuit de commande est défectueux:

1. Fusible soufflé dans le circuit d'allumage
2. Interrupteur d'allumage défectueux
3. Fil de commande cassé
4. Mauvaise connexion au sol

Problèmes de départ intermittents

Commence parfois, pas d'autres
Les problèmes intermittents proviennent souvent de:

1. Connexions de terminaux en vrac créant un mauvais contact
2. Câblage corrodé provoquant une chute de tension
3. Heat - défaillance des composants sensibles
4. Contacts d'interrupteur d'allumage usé

Problèmes de démarrage continu

Le démarreur ne se désengagera pas
Si le démarreur continue de fonctionner après avoir libéré la clé:

1. Contacts de solénoïde coincé
2. Fil de commande court-circuité
3. Interrupteur d'allumage défectueux
4. Contacts du solénoïde soudé nécessitant un remplacement

Conseils d'installation et de maintenance professionnels

Dimensionnement du fil approprié

Utilisez le fabricant - les jauges de fil spécifiées illustrées dans le diagramme. Les fils sous-dimensionnés provoquent une chute de tension et une surchauffe, tandis que les fils surdimensionnés gaspillent de l'argent et de l'espace d'installation.

Meilleures pratiques de connexion

1. Nettoyez toutes les bornes avec brosse métallique avant l'installation
2. Appliquer la graisse diélectrique pour éviter la corrosion
3. Connexions de couple aux spécifications
4. Racheter les fils des sources de chaleur et des pièces mobiles

Procédures de test

Test de chute de tension
Utilisez un multimètre numérique pour vérifier la chute inférieure à 0,5 V sur toutes les connexions sous charge. Des lectures plus élevées indiquent de mauvaises connexions nécessitant une attention.

Test de la fonction du solénoïde
Appliquer la tension directe de la batterie sur la borne de contrôle tout en mesurant la continuité entre les principaux contacts. Les solénoïdes correctement fonctionnels montrent une résistance zéro lorsqu'elle est sous tension.

Pourquoi la compréhension des schémas de câblage permet d'économiser de l'argent

Les frais de diagnostic professionnel peuvent dépasser 150 $ de l'heure, ce qui rend la littératie du diagramme précieuse pour quiconque entretient des véhicules ou de l'équipement. Des problèmes simples comme les connexions lâches ou les fusibles soufflés deviennent des réparations de bricolage rapides au lieu de visites coûteuses en magasin.

De plus, le câblage correct empêche les dommages aux composants. Un remplacement de solénoïde de 25 $ bat un remplacement de moteur de démarrage de 300 $ causé par des connexions inappropriées.

Configurations de câblage avancé

Multi - Systèmes de batterie

L'équipement lourd utilise souvent plusieurs batteries nécessitant un câblage de solénoïde spécialisé. Les diagrammes montrent une approche appropriée de l'isolement des batteries et de l'intégration du système de charge.

Intégration de démarrage à distance

Interface les systèmes de démarrage à distance moderne avec des circuits de solénoïde d'usine. Les schémas de câblage garantissent la compatibilité et empêchent les conflits du système de sécurité.

Conclusion

La maîtrise des diagrammes de câblage du solénoïde de démarrage vous permet de diagnostiquer rapidement les problèmes de démarrage, d'effectuer des réparations fiables et de maintenir les systèmes électriques en toute sécurité. Que ce soit sur les voitures, les bateaux ou l'équipement, ces compétences se traduisent directement en temps et en argent.

La clé réside dans la compréhension des principes de base: les circuits de contrôle déclenchent une action de commutation, les connexions appropriées garantissent la fiabilité et le suivi du diagramme empêche des erreurs coûteuses. Avec ces connaissances, les problèmes de système de démarrage deviennent des défis gérables plutôt que des mystères coûteux.
