Comment unÉvaporateur de films Travail? Applications et problèmes communs résolus
Introduction: Pourquoi la chute des évaporateurs du film est importante
La chute des évaporateurs du film domine les industries nécessitant un traitement thermique doux et une efficacité énergétique élevée. Contrairement aux évaporateurs par lots, leur fonctionnement continu réduit les risques de mise à l'échelle lors de la gestion des fluides sensibles de la chaleur - (par exemple, laitier, pharmaceutiques). Ce guide coupe le jargon pour expliquer:

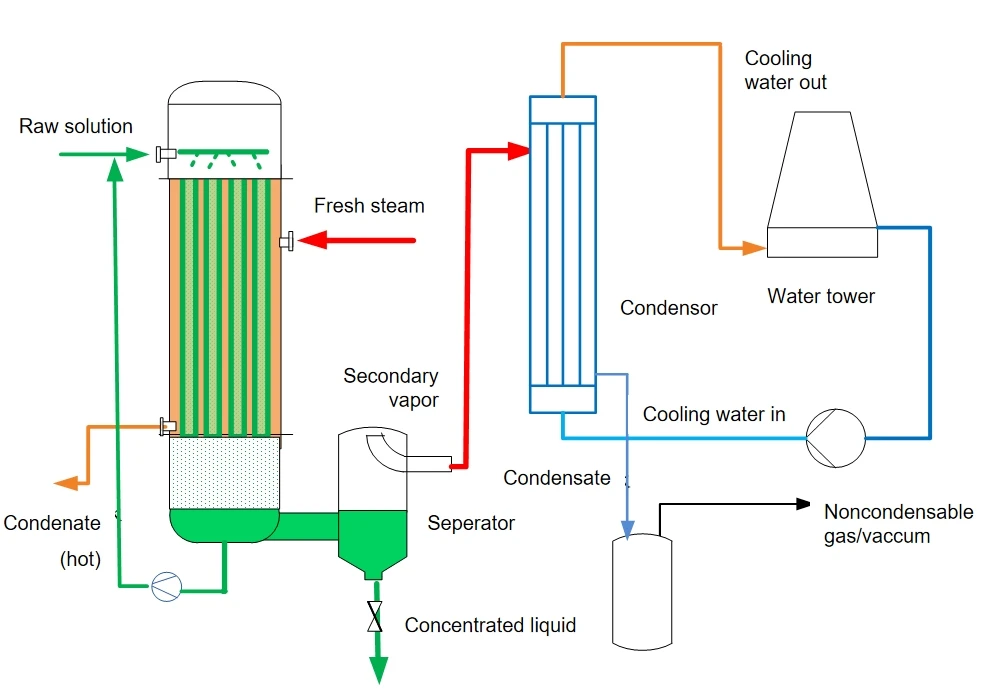

✅ Principes de travail de base(avec référence du diagramme)
✅ Top 5 des applications industrielles
✅ Dépannage des problèmes fréquents
1. Comment fonctionnent les évaporateurs de films: une ventilation en 4 étapes
Étape 1: distribution des aliments
Le liquide entre en haut des tubes verticaux et forme unFilm mince et uniforme(0,1–0,5 mm) via des distributeurs de précision.Facteur critique:La distribution inégale provoque des patchs secs et une mise à l'échelle.
Étape 2: Évaporation sous vide
Au fur et à mesure que le film descend, le chauffage externe (vapeur / gaz de tir) se vaporise des composants volatils.Avantage clé:Point d'ébullition faible sous vide conserve les composés thermolabile.
Étape 3: Vapeur - séparation liquide
Les séparateurs centrifuges éliminent la vapeur du liquide concentré à la base.Conseil de pro:Les séparateurs de cyclone augmentent l'efficacité de 15% par rapport aux modèles de gravité.
Étape 4: Récupération du condensat
La vapeur se condense dans les échangeurs de chaleur intégrés -Économies d'énergie à 40%vs Systèmes de passes -.
- Fait fort technique:Utilisation des conceptions modernesCFD - Bundles de tube optimisé to maximize heat transfer (NTU >5).
2. Où les évaporateurs de films qui tombent Excel: 5Applications clés
|
Industrie |
Cas d'utilisation |
Avantage |
|
Nourriture et boisson |
Concentration de lait / OJ |
Empêche la réaction de Maillard (par rapport aux évaporateurs rotatifs) |
|
Pharma |
Récupération du solvant (purification de l'API) |
Rencontre la conformité CIP / SIP |
|
Eaux usées |
Systèmes de décharge liquide zéro - (ZLD) |
Réduction du volume à 90% |
|
Produits chimiques |
Concentration de soude caustique |
Gère les viscosités élevées (jusqu'à 500 cp) |
|
Biocarburants |
Déshydratation à l'éthanol |
<0.2% residual water content |
❗ Application de niche:Utilisation émergente dansTraitement de la saumure au lithiumPour les véhicules électriques en raison d'un faible risque d'échelle avec des solutions élevées - mg.
3. Dépannage de 4 problèmes communs d'évaporateurs de films tombant communs
Numéro 1: encrassement de tube
- Causes:Dépôts minéraux (caco₃), organiques polymérisés
- Solutions:
- Prétraitement (dosage des antscalants, contrôle du pH)
- Nettoyage mécanique (boules de pulvérisation rotatives + 2% Hno₃ Flush)
Numéro 2: Distribution de liquide inégale
- Détection: Temperature spikes (>Variance de 5 degrés entre les tubes)
- Réparer:Recalibrer les buses de distribution ou passer àPlaques perforées laser -
Numéro 3: moussant
- - fluides à risque:Protéine - riche (lactosérum), surfactant - chargé
- Suppression:0,1 à 0,3% de silicone - Antifoam + vannes de décharge à vide
Numéro 4: report de vapeur
- Cause première:Taux d'alimentation excessif ou séparateur sous-dimensionnement
- Test rapide: Measure droplet size in condensate (>50 µm indique une défaillance)
Hack de maintenance:EnregistrerΔP à travers les tubesMonthly - Une augmentation de 15% signaux enragée imminente.
Conclusion: Optimisation de la durée de vie de votre évaporateur
Les évaporateurs de films qui tombent réalisent95% de disponibilitéquand:
✔️ Feed est pré - filtré (<100µm particles)
✔️ Les tubes sont inspectés annuellement via le forage
✔️ Surveillance des opérateursconsommation d'énergie spécifique(kWh / m³) Tendances
